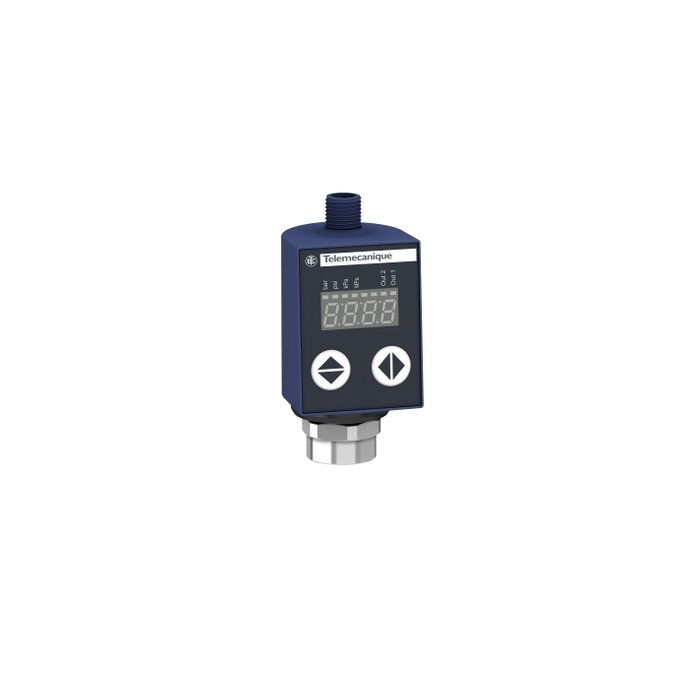

Sensor de Pressao C/display 0-400 Bar 2p

Descrição:

**Gama de Produto**
Sensores de Pressão Telemecanique XM

**Tipo de Produto ou Componente**
Sensores de pressão eletrônicos

**Tipo de Sensor de Pressão**
Transmissor de pressão

**Tipo de Operação do Interruptor de Pressão**
Interruptor de pressão com 2 saídas de comutação

**Nome Curto do Dispositivo**
XMLR

**Classificação de Pressão**
400 bar
39989,59 kPa

**Pressão Acidental Máxima Permitida**
1200 bar
119968,77 kPa
120 MPa

**Pressão de Destruição**
240 MPa
2400 bar
239937,54 kPa

**Fluido Controlado**
Água potável (0…80 °C)
Ar (-20…80 °C)
Óleo hidráulico (-20…80 °C)
Fluido refrigerante (-20…80 °C)

**Tipo de Conexão do Fluido**
G 1/4 (fêmea) conforme DIN 3852-Y

**Tensão de Alimentação Nominal [Us]**
24 V DC SELV (limites de tensão: 17…33 V)

**Complementar**

**Consumo de Corrente**
<= 50 mA

**Conexão Elétrica**
Conector macho M12, 4 pinos

**Tipo de Sinal de Saída**
Discreto

**Tipo de Saída Discreta**
Estado sólido PNP, 2 NO/NC programáveis

**Corrente Máxima de Comutação**
250 mA

**Tipo e Composição dos Contatos**
2 NO/NC programáveis

**Tipo de Escala**
Diferencial fixo

**Queda de Tensão Máxima**
2 V

**Faixa Ajustável do Ponto de Comutação com Pressão Crescente**
3199,17…39989,59 kPa
32…400 bar
3,2…40 MPa

**Faixa Ajustável do Ponto de Comutação com Pressão Decrescente**
1999,48…38789,90 kPa
20…388 bar
2…38,8 MPa

**Deslocamento Diferencial Mínimo**
1199,69 kPa
1,2 MPa
12 bar

**Materiais em Contato com o Fluido**
Aço inoxidável 316L

**Material Frontal**
Poliéster

**Material da Carcaça**
Poliacrilamida
Aço inoxidável 316L

**Posição de Operação**
Qualquer posição, mas montagens invertidas podem falsificar a medição

**Tipo de Proteção**
Proteção contra sobretensão
Proteção contra sobrecarga
Proteção contra polaridade inversa
Proteção contra curto-circuito

**Tempo de Resposta na Saída**
<= 5 ms para saída discreta

**Faixa de Atraso de Tempo**
0...50 s em passos de 1 segundo

**Tipo de Display**
4 dígitos 7 segmentos

**Sinalização Local**
2 LEDs (amarelos) que acendem quando o interruptor é acionado

**Tipo de Tempo de Resposta do Display**
Rápido 50 ms
Normal 200 ms
Lento 600 ms

**Atraso Máximo Inicial**
300 ms

**Precisão**
<= 1 % da faixa de medição

**Precisão da Medição**
<= 0,6 % da faixa de medição

**Precisão de Repetibilidade**
<= 0,2 % da faixa de medição

**Deriva da Sensibilidade**
+/- 0,03 % da faixa de medição/°C

**Deriva do Ponto Zero**
+/- 0,1 % da faixa de medição/°C

**Precisão do Display**
<= 1 % da faixa de medição

**Durabilidade Mecânica**
10.000.000 ciclos

**Profundidade**
42 mm

**Altura**
88 mm

**Largura**
41 mm

**Peso Líquido**
0,186 kg

**Tensão de Impulso Nominal [Uimp]**
0,5 kV DC

**Compatibilidade Eletromagnética**
Susceptibilidade a campos eletromagnéticos: 10 V/m 80...2000 MHz conforme IEC 61000-4-3
Imunidade a distúrbios RF conduzidos: 10 V 0,15...80 MHz conforme IEC 61000-4-6
Teste de imunidade a surtos: 1 kV conforme IEC 61000-4-5
Teste de imunidade a transientes rápidos/bursts: 2 kV conforme IEC 61000-4-4
Teste de imunidade a descargas eletrostáticas: 8 kV ar, 4 kV contato conforme IEC 61000-4-2

---
