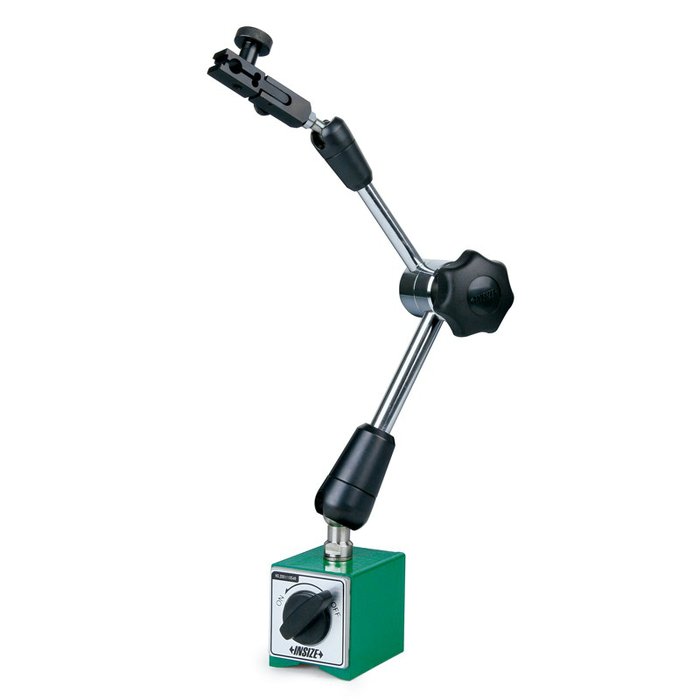

Suporte Magnético Articulado 080kgf Insize 6210-80

Descrição:
Suporte articulado, específico para fixação de relógios comparadores e apalpadores para auxiliar no processo de medição. Possui uma base magnética para fixar em máquinas operatrizes, dispositivos e desempenos
OBS: Não acompanha o relógio


Especificações Técnicas:


Coluna e braço articulados, com ajuste fino, facilitando o posicionamento do relógio


Fixação por trava mecânica- Base prismática, para fixação em superfícies planas ou cilíndricas


Extremamente reforçada


Chave liga/desliga do magnético


Encaixe para canhão ou haste tipo rabo de andorinha de Ø8mm


Encaixe diretamente nas guias do relógio apalpador


Ideais para posicionamento de relógios comparadores e apalpadores em máquinas operatrizes, dispositivos e desempenos


Podem ser posicionadas em qualquer posição e firmemente travados apenas pelo acionamento do manípulo


O travamento é obtido por sistema mecânico


Possui um sistema duplo para fixação de relógios apalpadores, através do furo e do rabo de andorinha



Fixação dos relógios:
Relógios comparadores:
Podem ser fixados diretamente pelo canhão do relógio com diâmetro de 8mm ou então utilizando o dispositivo para fixação pela tampa com orelha.
Para este modo deve-se prender o dispositivo no furo da tampa com orelha e então fixar o dispositivo no suporte magnético. Este modo de fixação pela tampa com orelha costuma ser mais utilizado pois permite um campo maior para trabalho e posicionamento do relógio comparador.
Relógios apalpadores:
Podem ser fixados diretamente pelo encaixe tipo rabo de andorinha na extremidade do braço articulado.
São fixados também no furo com Ø 8mm por meio da haste tipo rabo de andorinha que acompanha o relógio.
Manutenção e cuidados:
1) Mantenha o suporte limpo. Para a limpeza sempre use um pano macio ou flanela. Utilize produtos apropriados (álcool isopropílico, por exemplo).
2) Quando fora de uso, mantenha as partes metálicas sempre lubrificadas com uma fina camada de óleo apropriado, evitando oxidação.
3) Não deixe o suporte magnético próximo a equipamentos eletrônicos que sofram interferência de força magnética evitando o risco de danificá-los.
4) Em contrapartida também não deixe o suporte magnético próximo a grandes geradores de campos magnéticos capazes de fazer com que o mesmo perca sua força.
5) A força magnética do suporte poderá sofrer variação dependendo das condições da superfície em que ela seja unida, como rugosidade, sujeira, pintura, oxidação.
6) A força magnética está presente sempre no sentido vertical. Ao efetuar o deslocamento do suporte em alavanca
